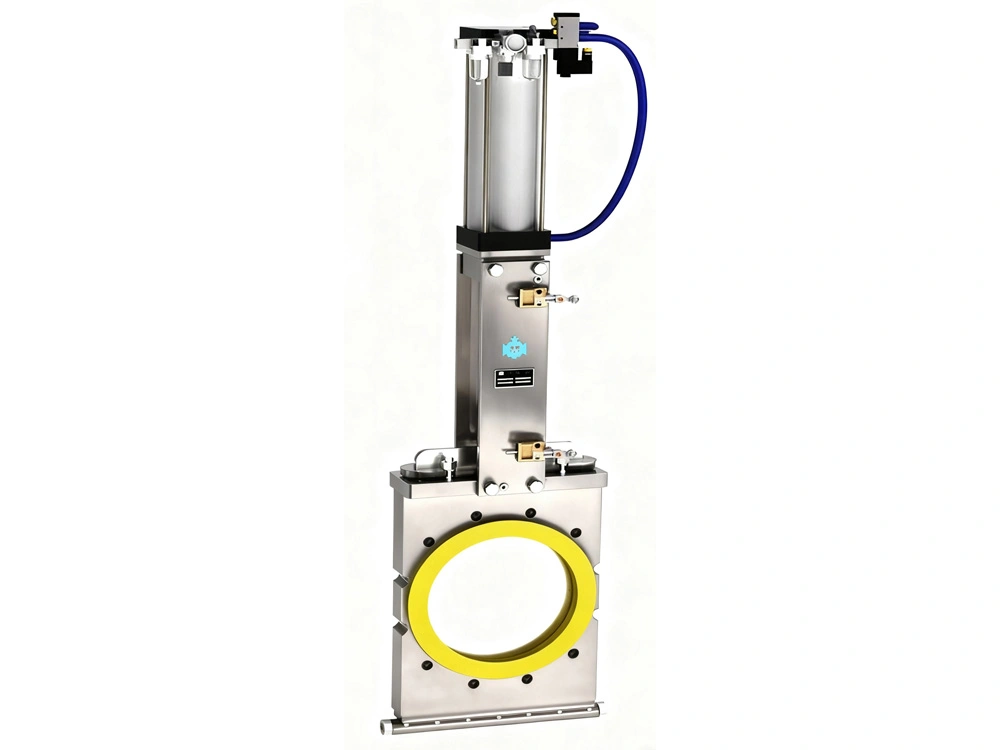

Válvula de guillotina tipo wafer de gran diámetro (válvula de acero inoxidable de 80 a 500mm)
- Diámetro nominal: DN80-DN500
- Clasificación de presión: PN1.0-PN2.5 MPa
- Extremos bridados: GB/T 9124, ANSI B16.5
- Fluidos compatibles: Agua, vapor, aceite, lodos, fluidos corrosivos y de grado alimentario, etc.
- Temperatura de operación: -40 a 120°C
- Método de accionamiento: Manual, eléctrico, neumático, hidráulico
- Inspección y pruebas: GB/T 13927, API 598
- Tratamiento superficial: Decapado, pasivado, pulido (o según los requisitos del cliente)
| Cuerpo | 304, 304L, 316, 316L |
| Compuerta | 304, 304L, 316, 316L |
| Asiento o base | PU/NBR |
| Tuerca | H62 |
| Vástago | 304, 304L |
| Cubierta | NBR/EPDM |
Las válvulas de guillotina tipo wafer de acero inoxidable de gran diámetro están diseñadas para controlar el paso de fluidos en aplicaciones con altos caudales, elevadas presiones y medios corrosivos o con partículas en suspensión. Su diseño compacto facilita la instalación entre bridas, mientras que su construcción en acero inoxidable proporciona una excelente resistencia a la corrosión, al desgaste y a las condiciones de trabajo más exigentes. Fabricadas con el grado de acero inoxidable más adecuado para cada aplicación, son una solución fiable para las industrias petroquímica, energética, tratamiento de aguas, protección ambiental, metalúrgica, naval, alimentaria, farmacéutica y de nuevos materiales, donde ofrecen un funcionamiento seguro, un cierre eficaz y una larga vida útil.

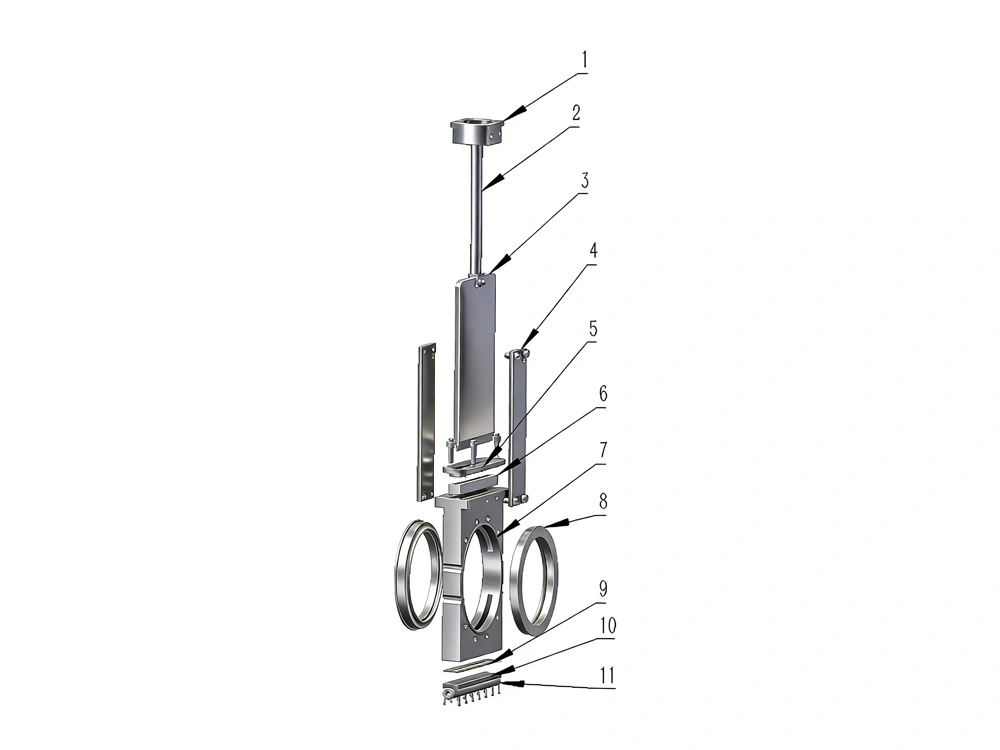

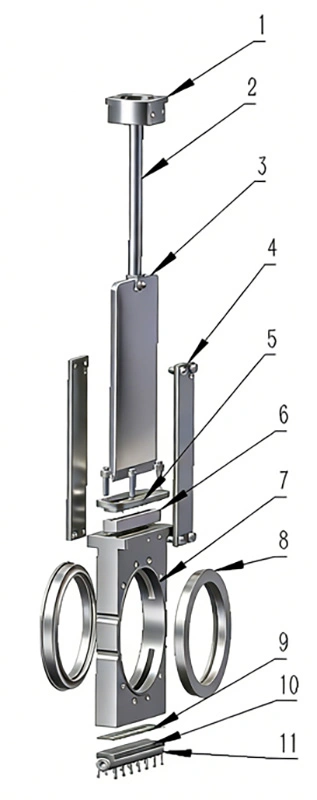

| No. | Componente | Cantidad |
| 1 | Carcasa del rodamiento | 1 |
| 2 | Vástago | 1 |
| 3 | Compuerta | 1 |
| 4 | Placa de soporte | 2 |
| 5 | Prensaestopas | 1 |
| 6 | Bloque de sellado de compuerta | 1 |
| 7 | Cuerpo | 1 |
| 8 | Manguito de desgaste | 2 |
| 9 | Junta | 1 |
| 10 | Placa inferior | 1 |
| 11 | Tubería de drenaje | 1 |

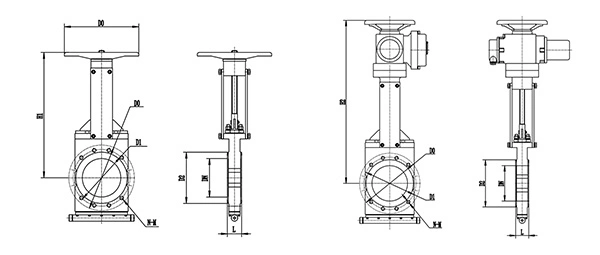

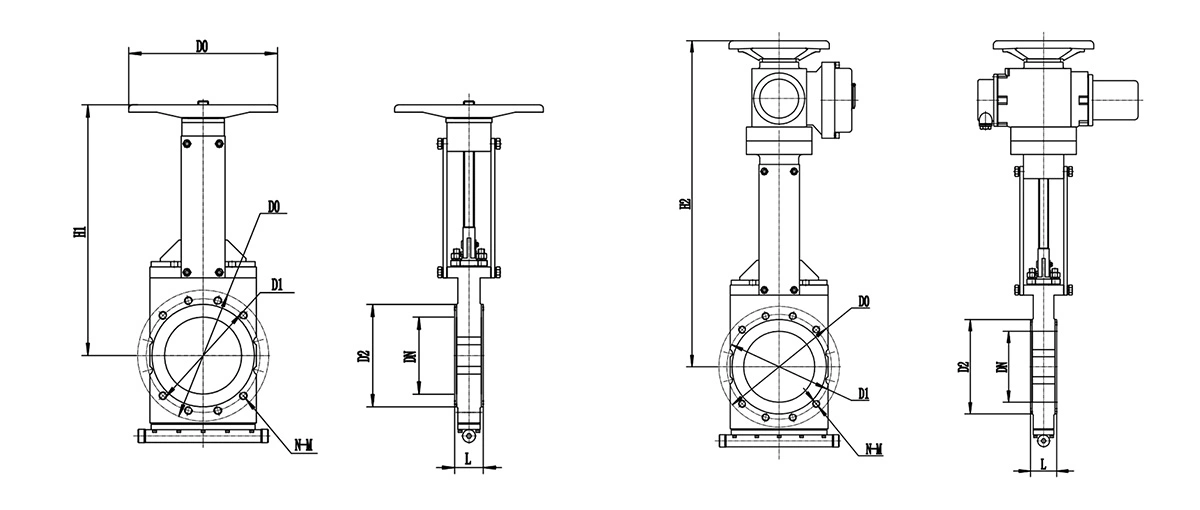

| Tamaño | L | D | D1 | D2 | D0 | N-M | H1 (De accionamiento manual) | H2 (De accionamiento eléctrico) | |
| DN | NPS | mm | mm | mm | mm | mm | mm | mm | mm |
| 80 | 3" | 55 | 200 | 160 | 132 | 240 | 8-M16 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 156 | 240 | 8-M16 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 211 | 300 | 8-M20 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 266 | 300 | 12-M20 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 319 | 400 | 12-M24 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 370 | 400 | 12-M24 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 429 | 550 | 16-M24 | 910 | 1238 |
| 400 | 16" | 82 | 580 | 525 | 480 | 550 | 16-M27 | 1020 | 1348 |
Notas
- Las especificaciones de las válvulas que aparecen en las tablas anteriores son solo de referencia.
- Las especificaciones y los datos técnicos del producto pueden variar debido a mejoras o actualizaciones; por favor, contáctenos para obtener la información más reciente.
- Las válvulas pueden personalizarse según los requisitos del cliente.
