Modelo: NSQ

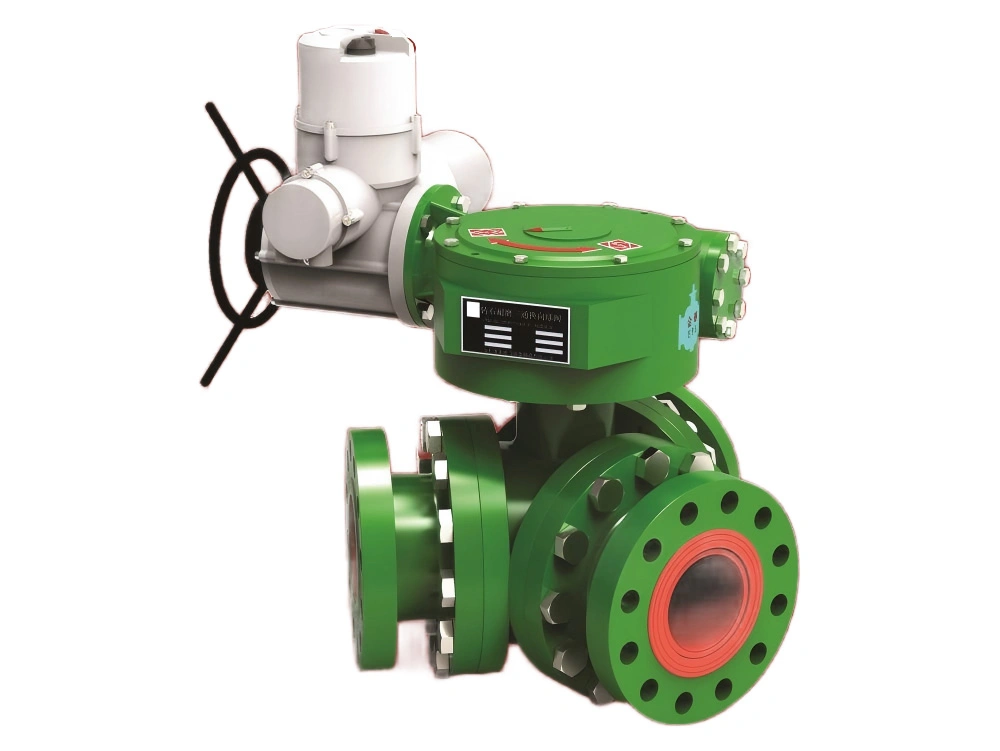

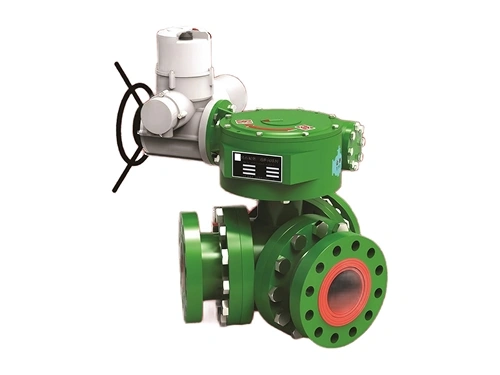

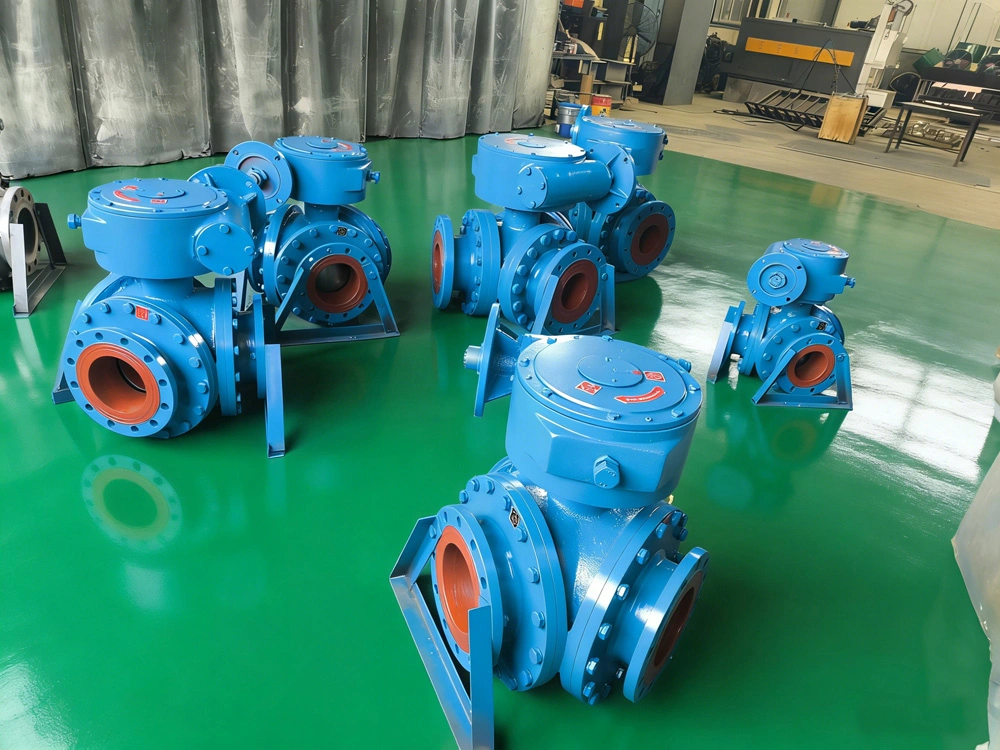

Válvula de bola de 3 vías revestida de basalto fundido (Válvula de gran diámetro revestida de basalto fundido por fusión, 80-500mm)

• Diámetro nominal: DN80-DN500
• Clasificación de presión: PN1.0 – PN25 MPa
• Extremos bridados: GB/T 9124, ANSI B16.5
• Fluido adecuado: Lodos
• Temperatura de operación: -40 a 120°C
• Método de accionamiento: Manual, eléctrico, neumático, hidráulico
• Inspección y pruebas: GB/T 13927, API 598

El ¨director de flujo¨ para sistemas de tuberías de materiales abrasivosaaa
La válvula de bola de 3 vías con revestimiento de basalto fundido está diseñada para controlar y redirigir el flujo de lodos y otros fluidos abrasivos en sistemas de tuberías industriales complejos. Su configuración de tres vías permite distribuir o conmutar el flujo entre múltiples líneas de forma precisa y eficiente, optimizando el funcionamiento del sistema y reduciendo la complejidad de las instalaciones. Equipada con un revestimiento de basalto fundido de alta resistencia al desgaste y a la corrosión, ofrece una excelente protección frente a la abrasión causada por materiales sólidos en suspensión, prolongando la vida útil de la válvula y disminuyendo los costos de mantenimiento.
Gracias a su diseño especializado, ayuda a minimizar la acumulación de material, reducir el riesgo de obstrucciones y garantizar un flujo continuo incluso en aplicaciones de servicio pesado. Es una solución ideal para sistemas de transporte de lodos, relaves, cenizas y otros medios abrasivos en industrias como la minería, el procesamiento de minerales y la generación de energía, donde la fiabilidad operativa, la eficiencia del proceso y la durabilidad de los equipos son factores clave.

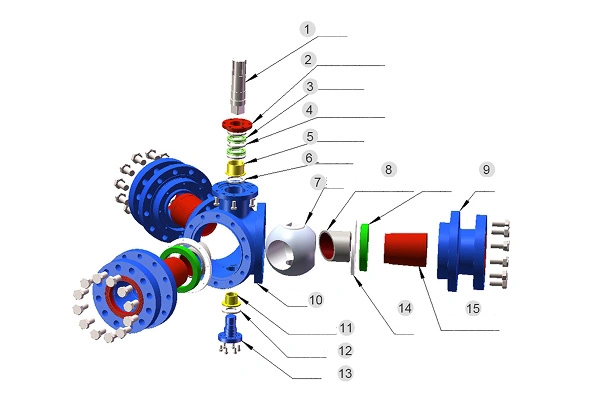

No.	Componente	Material	Cantidad
1	Vástago superior	40Cr	1
2	Prensaestopas del vástago	WCB	1
3	Anillo de sellado del vástago	PU	2
4	Buje superior del vástago	ZCuZn40Pb2	1
5	Arandela de ajuste superior	WCB	1
6	Cuerpo	WCB	1
7	Bola	WCB	1
8	Manguito de desgaste para bola	Piedra fundida	2
9	Anillo de retención	Q235	3
10	Junta	PU	3
11	Manguito de desgaste para bonete	Piedra fundida	3
12	Bonete o tapa	WCB	3
13	Buje inferior del vástago	ZCuZn40Pb2	1
14	Arandela de ajuste inferior	WCB	1
15	Vástago inferior	40Cr	1

• Sustituye varias válvulas convencionales por una unidad
  Una válvula de bola de 3 vías puede desempeñar la función de dos o tres válvulas convencionales. Esto reduce el espacio total de instalación, simplifica el trazado de las tuberías y disminuye los posibles puntos de fuga. Asimismo, su paso de flujo interno optimizado permite una transferencia más fluida del fluido durante la conmutación, lo que ayuda a evitar la retención de material y las obstrucciones en el sistema de tuberías.
• Opciones de revestimiento doble resistente al desgaste
  El revestimiento del canal de flujo está disponible en dos materiales de alto rendimiento. Una opción utiliza un revestimiento de basalto fundido y colado procedente de la península de Shandong, conocido por su gran resistencia al desgaste y a la corrosión. La otra emplea nuestro material de acero patentado, resistente tanto a la hidrólisis como al desgaste, desarrollado para reducir la erosión del material y prolongar la vida útil de la válvula en condiciones exigentes de transporte de lodos.

PN1.0MPa

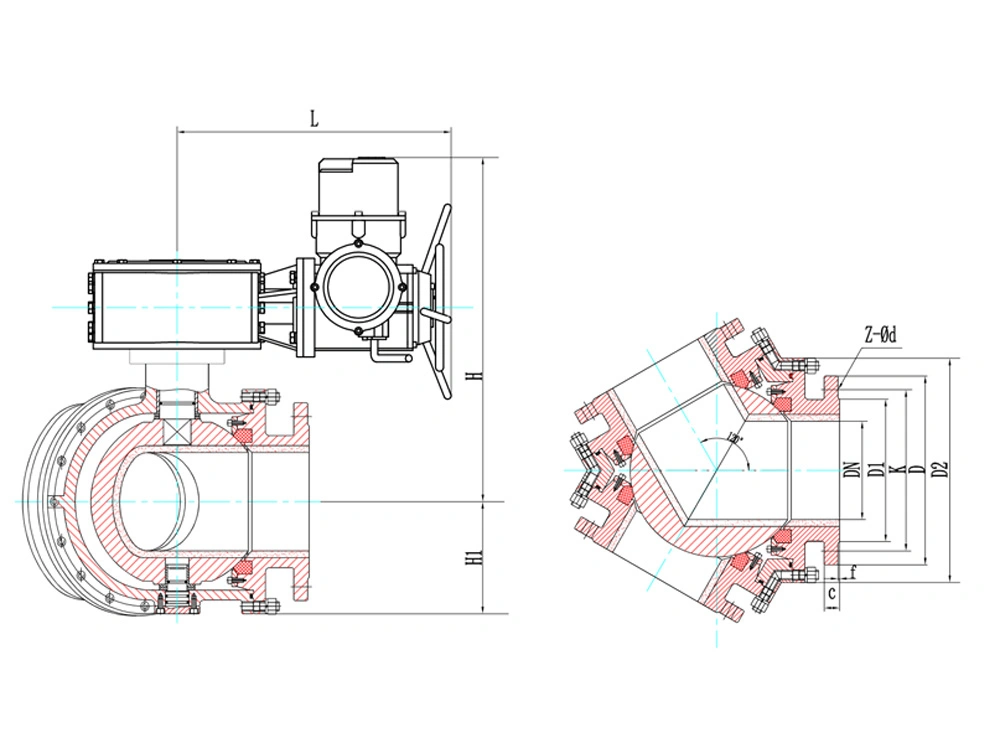

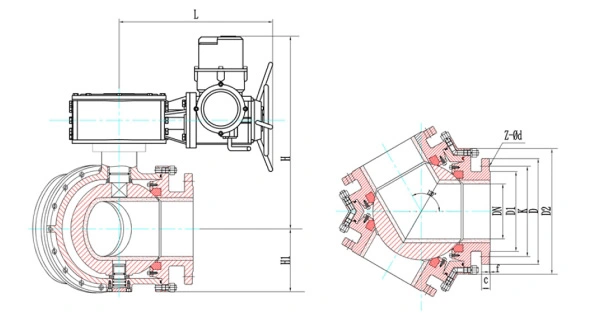

Tamaño		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	150	220	180	156	300	21	3	8-Ø18
125	5"	616	614	160	250	210	184	320	21	3	8-Ø18
150	6"	616	629	176	285	240	211	352	21	3	8-Ø22
200	8"	685	699	214	340	295	266	428	25	3	8-Ø22
250	10"	685	729	244	395	350	319	488	25	3	12-Ø22
300	12"	685	759	277	445	400	370	554	29	4	12-Ø22
350	14"	855	875	325	505	460	429	650	29	4	16-Ø22
400	16"	855	915	365	565	515	480	730	34	4	16-Ø26
450	18"	855	964	402	615	565	530	804	34	4	20-Ø26
500	20"	855	1004	443	670	620	582	885	39	4	20-Ø26

PN1.6MPa

Tamaño		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	150	220	180	156	300	21	3	8-Ø18
125	5"	616	614	160	250	210	184	320	21	3	8-Ø18
150	6"	616	629	176	285	240	211	352	21	3	8-Ø22
200	8"	685	699	214	340	295	266	428	25	3	12-Ø22
250	10"	685	729	244	405	355	319	488	25	3	12-Ø26
300	12"	685	759	277	460	410	370	554	29	4	12-Ø26
350	14"	855	875	325	520	470	429	650	29	4	16-Ø26
400	16"	855	915	365	580	525	480	730	34	4	16-Ø30
450	18"	855	964	402	640	585	548	804	34	4	20-Ø30
500	20"	855	1004	443	715	650	609	885	39	4	20-Ø33

PN2.5MPa

Tamaño		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	150	235	190	156	300	22	3	8-Ø22
125	5"	616	614	160	270	220	184	320	22	3	8-Ø26
150	6"	616	629	176	300	250	211	352	24	3	8-Ø26
200	8"	685	699	214	360	310	274	428	25	3	12-Ø26
250	10"	685	729	244	425	370	330	488	28	3	12-Ø30
300	12"	685	759	277	485	430	389	554	32	4	16-Ø30
350	14"	855	875	325	555	490	448	650	35	4	16-Ø33
400	16"	855	915	365	620	550	503	730	38	4	16-Ø36
450	18"	855	964	402	670	600	548	804	38	4	20-Ø36
500	20"	855	1004	443	730	660	609	885	42	4	20-Ø36

PN4.0MPa

Tamaño		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	155	235	190	156	310	24	3	8-Ø22
125	5"	616	614	165	270	220	184	330	26	3	8-Ø26
150	6"	685	659	181	300	250	211	362	28	3	8-Ø26
200	8"	685	699	219	375	320	284	438	33	3	12-Ø30
250	10"	855	794	254	450	385	345	508	33	3	12-Ø33
300	12"	855	824	286	515	450	409	572	39	4	16-Ø33

PN6.3MPa

Tamaño		L	H	H1	D	K	D1	D2	C	f	Z-Ød
DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	616	600	155	250	200	168	310	28	3	8-Ø26
125	5"	616	614	165	295	240	184	330	28	3	8-Ø30
150	6"	685	659	181	340	280	240	362	30	3	8-Ø33
200	8"	685	699	219	415	345	300	438	35	3	12-Ø36
250	10"	855	794	254	470	400	352	508	38	3	12-Ø36
300	12"	855	824	286	530	460	412	572	42	4	16-Ø36

PN10.0MPa

DN	NPS	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
100	4"	576	587	182	265	210	162	364	40	3	8-Ø30
125	5"	710	668	191	315	250	188	382	40	3	8-Ø33
150	6"	710	668	191	355	290	218	382	44	3	12-Ø33
200	8"	756	850	257	430	360	285	514	52	3	12-Ø36
250	10"	767	850	279	505	430	345	558	60	3	12-Ø39
300	12"	818	850	323	585	500	410	645	68	4	16-Ø42

Nota:
Los planos de las válvulas que se muestran son solo para referencia.
Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras en el diseño o actualizaciones del producto. Por favor, contacte con nuestro equipo de ventas para obtener la información más reciente.
Se ofrecen diseños y especificaciones personalizados bajo pedido.
