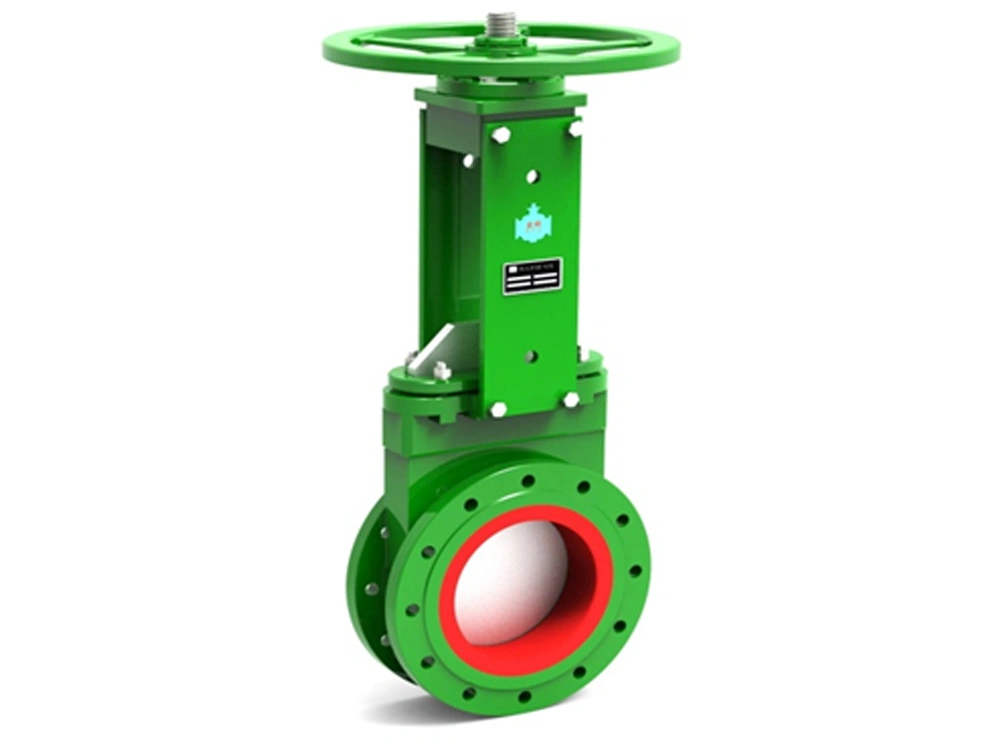

Válvula de guillotina resistente al desgaste con revestimiento de basalto fundido (Válvula para lodos diluidos, L 80-170mm)
- Diámetro nominal: DN65-DN400
- Clasificación de presión: PN0.6-PN1.6 MPa
- Extremos bridados: GB/T 9124, ANSI B16.5
- Fluidos compatibles: Polvo mineral, polvo de carbón, lodo, etc.
- Temperatura de operación: -40 a 120°C
- Método de accionamiento: Manual, eléctrico, neumático, hidráulico
- Inspección y pruebas: GB/T 13927, API 598
- Excelente resistencia al desgaste
La válvula emplea materiales de alta resistencia al desgaste, como el acero aleado, junto con un revestimiento de basalto fundido, para mejorar la durabilidad en condiciones de manejo de lodos abrasivos. Su vida útil puede superar en más de diez veces la de las válvulas convencionales. - Estructura compacta y ultrafina
El diseño estilizado del cuerpo de la válvula reduce los requisitos de espacio para la instalación, a la vez que ayuda a simplificar la disposición de las tuberías en entornos de trabajo reducidos. - Rendimiento de sellado confiable
La válvula combina una estructura de sellado patentada con bandas de sellado elásticas y materiales autolimpiantes resistentes al desgaste, lo que ayuda a reducir la acumulación de ceniza o lodo en el interior de la válvula y a mantener un rendimiento de sellado estable durante una operación prolongada. - Opciones de funcionamiento flexibles
Disponible con métodos de accionamiento manual, neumático, hidráulico o eléctrico. También se pueden incorporar actuadores eléctricos inteligentes para sistemas de control automatizados. - Resistencia a la corrosión y a altas temperaturas
Los cuerpos de las válvulas están disponibles en acero fundido, acero inoxidable o acero aleado, lo que las hace adecuadas para condiciones de trabajo de alta temperatura y corrosivas, habituales en plantas de energía, minería y sistemas industriales pesados.
| Cuerpo | WCB |
| Asiento o base | Acero fundido de aleación resistente a la hidrólisis y a la abrasión |
| Compuerta | Acero fundido de aleación resistente a la hidrólisis y a la abrasión |
| Junta | Elastómero de PTMEG, grafito expandido flexible |
- Industrias de generación de energía y minería
Se utiliza habitualmente en sistemas de manejo de cenizas de centrales termoeléctricas y en tuberías de transporte de lodos en operaciones mineras, donde los medios abrasivos con partículas sólidas pueden provocar un desgaste severo de las válvulas. - Tratamiento de aguas residuales y fabricación de papel
Su estructura ultrafina es adecuada para sistemas de tuberías compactos en la industria papelera, mientras que su diseño resistente al desgaste facilita el manejo de aguas residuales que contienen impurezas fibrosas y sólidos en suspensión.

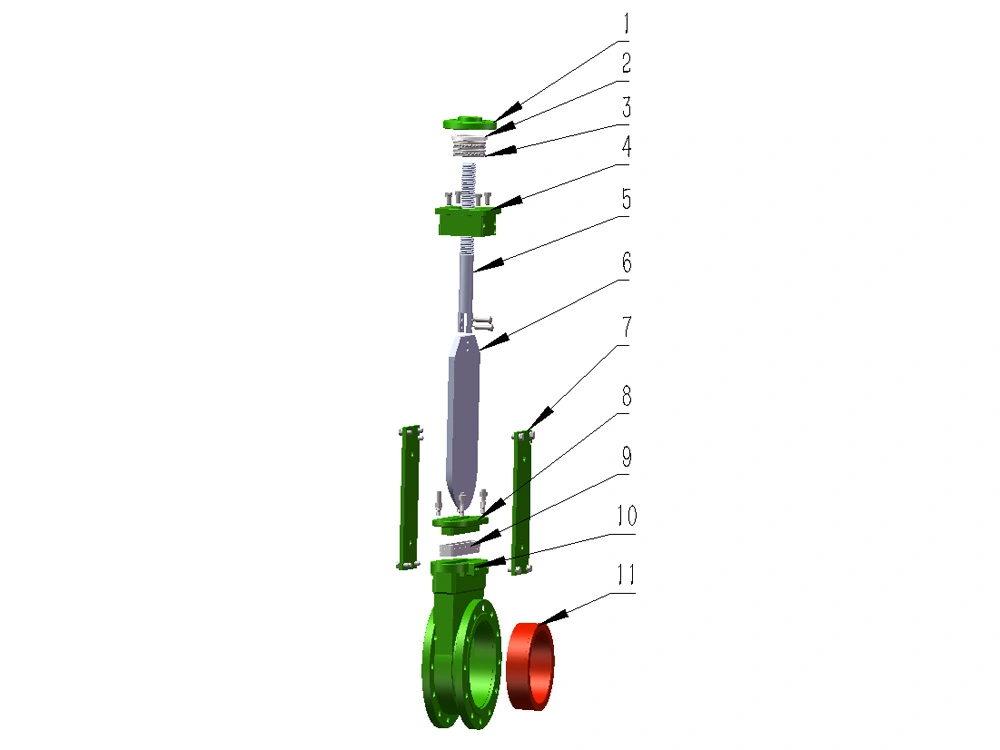

| No. | Componente | Material | Cantidad |
| 1 | Brida de conexión | WCB | 1 |
| 2 | Rodamiento rígido de bolas | 1 | |
| 3 | Rodamiento axial de bolas de única dirección | 2 | |
| 4 | Carcasa del rodamiento | WCB | 1 |
| 5 | Vástago | 45# | 1 |
| 6 | Compuerta | 45# | 1 |
| 7 | Placa de soporte | Q235 | 2 |
| 8 | Prensaestopas | WCB | 1 |
| 9 | Cubierta para prensaestopas 10x10 mm | 1 | |
| 10 | Cuerpo | WCB | 1 |
| 11 | Manguito de desgaste | WCB | 1 |

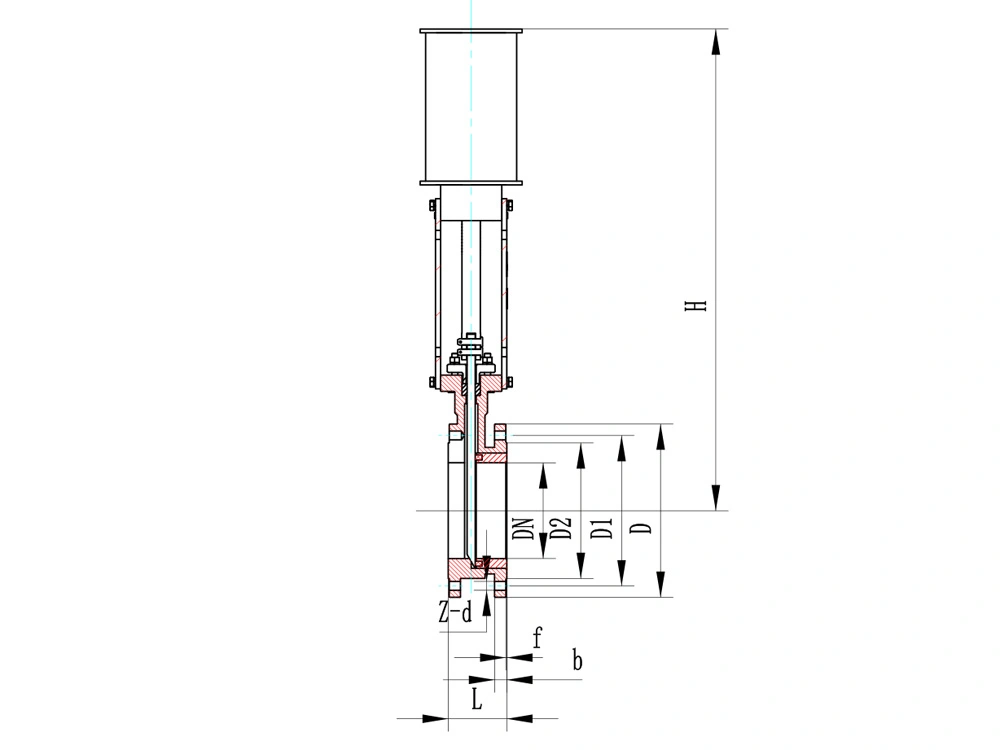

| PN | DN | NPS | L | D | D1 | D2 | Z-d | f | b | H |
| 0.6MPa | 65 | 2 1/2" | 80 | 160 | 130 | 108 | 4-M12 | 3 | 16 | 730 |
| 80 | 3" | 80 | 190 | 150 | 124 | 4-M16 | 3 | 18 | 760 | |
| 100 | 4" | 95 | 210 | 170 | 144 | 4-M16 | 3 | 18 | 800 | |
| 125 | 5" | 95 | 240 | 200 | 174 | 8-M16 | 3 | 18 | 850 | |
| 150 | 6" | 105 | 265 | 225 | 199 | 8-M16 | 3 | 20 | 900 | |
| 200 | 8" | 115 | 320 | 280 | 254 | 8-M16 | 3 | 22 | 1000 | |
| 250 | 10" | 125 | 375 | 335 | 309 | 12-M16 | 3 | 24 | 1150 | |
| 300 | 12" | 145 | 440 | 395 | 363 | 12-M20 | 4 | 24 | 1300 | |
| 350 | 14" | 155 | 490 | 445 | 413 | 12-M20 | 4 | 24 | 1450 | |
| 400 | 16" | 170 | 540 | 495 | 463 | 16-M20 | 4 | 24 | 1600 | |
| 1.0MPa | 65 | 2 1/2" | 80 | 185 | 145 | 118 | 4-M16 | 3 | 20 | 730 |
| 80 | 3" | 80 | 200 | 160 | 132 | 8-M16 | 3 | 20 | 760 | |
| 100 | 4" | 95 | 220 | 180 | 156 | 8-M16 | 3 | 22 | 800 | |
| 125 | 5" | 95 | 250 | 210 | 184 | 8-M16 | 3 | 22 | 850 | |
| 150 | 6" | 105 | 285 | 240 | 211 | 8-M20 | 3 | 24 | 900 | |
| 200 | 8" | 115 | 340 | 295 | 266 | 8-M20 | 3 | 24 | 1000 | |
| 250 | 10" | 125 | 395 | 350 | 319 | 12-M20 | 3 | 26 | 1150 | |
| 300 | 12" | 145 | 445 | 400 | 370 | 12-M20 | 4 | 26 | 1300 | |
| 350 | 14" | 155 | 505 | 460 | 429 | 16-M20 | 4 | 26 | 1450 | |
| 400 | 16" | 170 | 565 | 515 | 480 | 16-M24 | 4 | 26 | 1600 | |
| 1.6MPa | 65 | 2 1/2" | 80 | 185 | 145 | 118 | 4-M16 | 3 | 20 | 730 |
| 80 | 3" | 80 | 200 | 160 | 132 | 8-M16 | 3 | 20 | 760 | |
| 100 | 4" | 95 | 220 | 180 | 156 | 8-M16 | 3 | 22 | 800 | |
| 125 | 5" | 95 | 250 | 210 | 184 | 8-M16 | 3 | 22 | 850 | |
| 150 | 6" | 105 | 285 | 240 | 211 | 8-M20 | 3 | 24 | 900 | |
| 200 | 8" | 115 | 340 | 295 | 266 | 12-M20 | 3 | 24 | 1000 | |
| 250 | 10" | 125 | 405 | 355 | 319 | 12-M24 | 3 | 26 | 1150 | |
| 300 | 12" | 145 | 460 | 410 | 370 | 12-M24 | 4 | 28 | 1300 | |
| 350 | 14" | 155 | 520 | 470 | 429 | 16-M24 | 4 | 30 | 1450 | |
| 400 | 16" | 170 | 580 | 525 | 480 | 16-M27 | 4 | 32 | 1600 |
Nota:
1. Los planos de las válvulas que se muestran son solo para referencia.
2. Las especificaciones del producto y los datos técnicos pueden variar debido a mejoras en el diseño o actualizaciones del producto. Por favor, contacte con nuestro equipo de ventas para obtener la información más reciente.
3. Se ofrecen diseños y especificaciones personalizados bajo pedido.
